使用單位: 統一企業
技術部：周吉
圖紙設計: 劉建明

方案報價單
名稱：超聲波清洗機
型號：KQ-6500DE.DZ(定制)

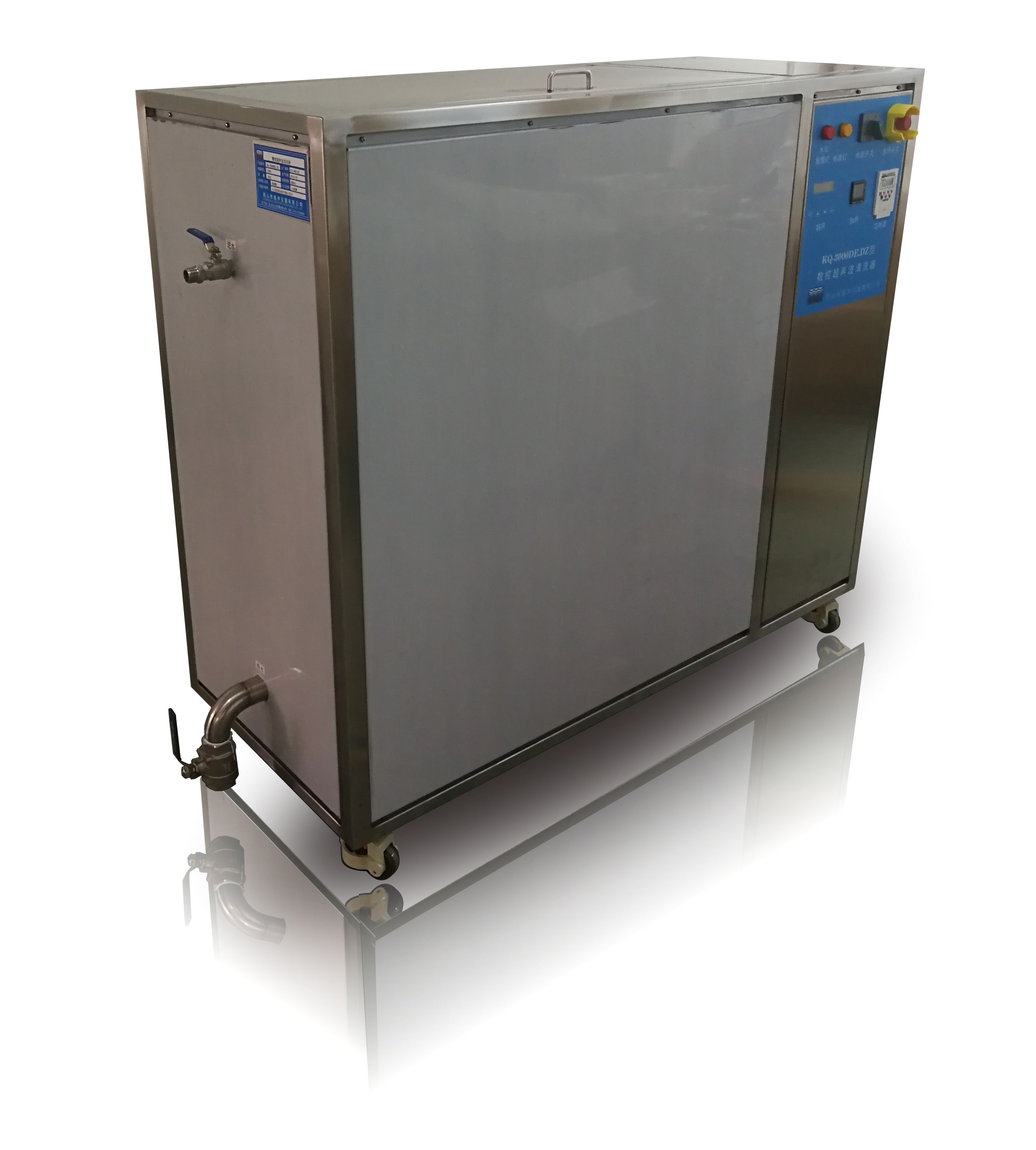

效果圖（供參考,以最終工程圖為準）

本機特點：采用超聲波清洗 + 循環過濾沖洗的方式，提高網紋輥內的雜質的祛除。

一、主要技術參數:
型號：KQ-6500DE.DZ(定制)
外形尺寸：1500×1200×800（mm）
內槽尺寸：1300×1000×400（mm）
容量：520（L）
進排水：電控
管道規格/材質：進水DN25 / 排水DN50 / SUS316（標準管道）
加熱形式：電加熱 / 蒸汽加熱
液位控制：--
用水量：--
超聲形式：底震(震板)
振子數量/廠家：130枚 / 昆山超聲
控制形式：超聲、加熱 → 嵌入式MCU
待處理工件(產品零件圖) / 工件材質：
工件尺寸：￠60×760
日產能：--
清洗節拍： 5 Pcs/籃
水濾/空濾標準：10μ水濾
排放標準：需方自行回收
載重：80Kg
上下料方式：手動
工裝：托架
設備總功率：24.5KW（電加熱）或 8.0KW（蒸汽加熱）
其他配置：不銹鋼降音蓋、380V/50Hz電源

超聲頻率：40KHz
選配超聲頻率：--
超聲功率：6.5KW
超聲功率可調范圍：40-100%
加熱功率：18KW（或蒸汽加熱）
加熱效率：1小時溫升30℃
溫度設定范圍：RT-80℃
建議使用溫度：40℃
制冷功率：--
工作時間可調：1-480min
建議工作時間：10min
清洗液：--
清洗介質：RO水 / DI水
清洗工藝： 放入工件→進水→進清洗液→加溫→超聲清洗→排液→取工件。

儲水箱：儀器后下側
循環過濾泵：1.1KW
過濾精度：10μ
溢流：上部加裝溢流裝置，有效濾除雜質

二、最終用戶應配備項目：
1、產品零件圖。
2、廠房設施與相關的動力參數：
2.1占地要求：--
2.2廠房下檐高度：--
2.3廠房溫度：-5～35℃。
2.4廠房最大相對濕度：90%。
2.5廠房地面荷重能力：--
2.6水源：水源壓力為0.1～0.3 Mpa，溫度小于30℃的市水、RO水。
2.7電源：AC380V/50Hz    電壓波動范圍：+10% — -15%?！?4.5KW；
空開：50A       電纜規格：10平方電纜線
2.8氣源：--
2.9在安裝位置附近2米范圍內配有水源及排污口。
3、專用清洗溶劑
4、其他必需的相應裝置。

三、主要性能特點：
清洗器操作采用單片機軟件
清洗器主體材質為316優質不銹鋼
數顯產品出廠日期及累計工作時間
數顯超溫度、超電壓、超電流、低水位保護指示
數顯、記憶、設定超聲時間、功率、溫度、液位
清洗器具有良好的密封、隔音、隔熱效果
清洗器采用熱棒加熱方式
清洗器電路及器件全面升級并匹配
清洗器電路具有自動掃頻功能
標配常規換能器功率50W/個、頻率40KHz
付款方式：以合同為準
交貨期：合同簽訂后30工作日內
售后服務：
1：免費送貨上門
2：一年保修，終生維修
3：24小時回應客戶要求
4：免費提供技術培訓和服務
5：本報價有效期三個月

6：本報價為包含16%增值稅的價格

昆山市超聲儀器有限公司(超聲波清洗機廠家)
電話：0512-57498888
手機：18962635777
傳真：0512-57498800
編號:20181016189
地址：昆山市淀山湖鎮曙光路198號
郵編：215345
網址：www.pylaprod.com
